フロン回収機・HC冷媒処理装置PRODUCT SPEC

弊社ではフロンガス冷媒、HC冷媒(可燃性冷媒)それぞれの冷媒の性質に応じた回収機を製造・販売しております。
フロン回収機は独自の回収方式により、従来のフロン回収機に比べて高い回収率と柔軟な
操作性を実現した、安全で低コストの装置です。HC冷媒処理装置は常時減圧下で処理を行うことで
優れた安全性を実現し、また信頼性の高い自動処理機能を搭載しています。

製品情報 PRODUCT SPEC

フロン回収機

NA-770

  • ●1,500Wの圧縮機を2台内臓し、安定した高回収率が自慢の製品です。
  • ●従来の製品では対応が困難だった、R410A、R32の複数台同時回収に抜群の性能を発揮します。
  • ●当社が独自に開発した2つのオイルユニットにより、冷媒を冷凍機油ごとに回収することが可能となり、冷凍機油に溶解するフロンの回収率向上を実現しました。
  • ●回収状況はパネルで確認いただけます。
  • ●回収終了後、圧力再上昇時の再回収を自動制御します。
  • ●経済産業省 告示第139号に基づく適合性自己認証製品です。
品名 移動式フロン回収機 回収容器 21L/23L/117L
型式 機種名 NA-770 回収容器の種類 レベルセンサー付き専用ボンベ/
専用ボンベ
回収方式 全回収分離方式 回収容器の方式 サイホン管付きバルブ
電源電圧 AC200V 3相 50/60Hz 過充填防止機能 容器内臓レベルセンサー
秤等のコンパレーター
接点出力にて停止
圧縮機の定格出力 1,500W×2
回収能力 500g/分 (RRC 7002規格) 装置重量 298kg
回収冷媒 R12 R22 R500 R502 R507A
R134a R404A R407A R407C
R410A R32
装置外形寸法 (H)1,310mm×(W)650mm×(D)900mm
品名 移動式フロン回収機
型式 機種名 NA-770
回収方式 全回収分離方式
電源電圧 AC200V 3相 50/60Hz
圧縮機の定格出力 1500W×2
回収能力 500g/分 (RRC 7002規格)
回収冷媒 R12 R22 R500 R502 R507A R134a R404A R407A R407C R410A R32
回収容器 21L/23L/117L
回収容器の種類 レベルセンサー付き専用ボンベ/
専用ボンベ
回収容器の方式 サイホン管付きバルブ
過充填防止機能 容器内臓レベルセンサー
秤等のコンパレーター
接点出力にて停止
装置重量 298kg
装置外形寸法 (H)1,310mm×(W)650mm×(D)900mm

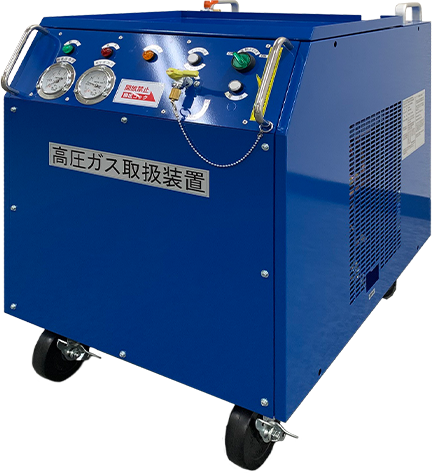

NA-740

  • ●200V仕様のハイパワーにより、高効率回収を追求した回収機です。自動車解体業などに最適な本格タイプの製品です。冬場でも安定した回収が可能です。
  • ●簡単操作によって、多くの方に安心してご利用いただけます。
  • ●経済産業省 告示第139号に基づく適合性自己認証製品です。
品名 移動式フロン回収機 回収容器 21L/23L/117L
型式 機種名 NA-740 回収容器の種類 レベルセンサー付き専用ボンベ/
専用ボンベ
回収方式 全回収分離方式 回収容器の方式 サイホン管付きバルブ
電源電圧 AC200V 3相 50/60Hz 過充填防止機能 容器内臓レベルセンサー
秤等のコンパレーター
接点出力にて停止
圧縮機の定格出力 1,100W
回収能力 250g/分 (RRC 7002規格) 装置重量 84kg
回収冷媒 R12 R22 R500 R502 R507A
R134a R404A R407A R407C
R410A
装置外形寸法 (H)695mm×(W)470mm×(D)775mm
品名 移動式フロン回収機
型式 機種名 NA-740
回収方式 全回収分離方式
電源電圧 AC200V 3相 50/60Hz
圧縮機の定格出力 1100W
回収能力 250g/分 (RRC 7002規格)
回収冷媒 R12 R22 R500 R502 R507A
R134a R404A R407A R407C
R410A
回収容器 21L/23L/117L
回収容器の種類 レベルセンサー付き専用ボンベ/
専用ボンベ
回収容器の方式 サイホン管付きバルブ
過充填防止機能 容器内臓レベルセンサー
秤等のコンパレーター接点出力にて停止
装置重量 84kg
装置外形寸法 (H)695mm×(W)470mm×(D)775mm

HC冷媒処理装置

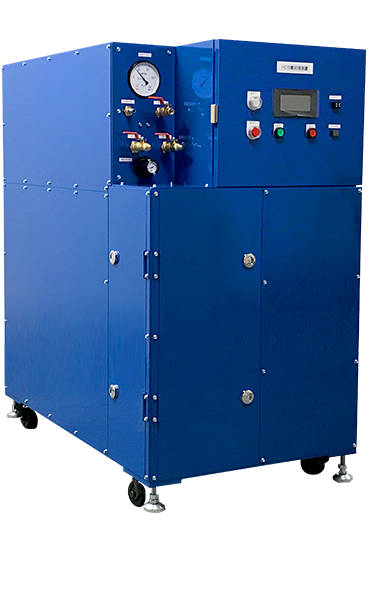

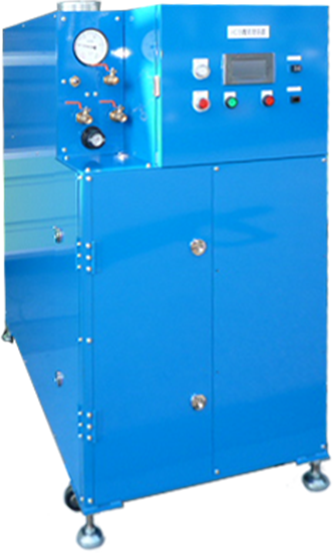

HCR-210

  • ●安全性能を最重要視して開発した製品です。冷媒処理は常に減圧下で行うため、外部に可燃性冷媒が漏れ出す危険がありません。また、回収時に空気が混入した際は、酸素センサーが検知して窒素を封入します。起動の都度、酸素センサーの健全性判定とキャリブレーション(較正)を自動処理する機能を備え、信頼性の高い測定と制御を行っていますので、安心してご使用いただけます。
  • ●冷凍サイクル機器のマテリアルリサイクルを容易にします。液体、気体、冷凍機油に溶解されている可燃性冷媒を回収して、安全な状態で排出後、冷凍機油は第三石油類レベルまで引火点を上昇させ、リサイクルを容易にします。
  • ●自動廃液処理を行います。回収槽と処理槽を装備しており、回収作業を中断することなく、自動で廃液を処理します。
  • ●1時間あたり冷蔵庫約80台の処理が可能です。ただし、処理環境の外気温度によって処理台数は異なります。
品名 HC分離処理装置 回収可能動作圧力 −66kPa~ 回収終了圧力−90kPa
型式 機種名 HCR-210 酸素濃度 5%警告表示 10%停止窒素封入
処理方式 圧力制御真空加熱拡散排気方式 計算処理能力 冷蔵庫80台/h
※−90kPa到達時保持時間およびワークセット時間は計算外
電源電圧 AC200V 3相 50/60Hz
電力 2.0kw 作業周囲温度 0~40℃
回収タンク 内容積25L、回収可能量8.5L 装置重量 230kg
分離タンク 内容積17L、排出量2.5L 装置外形寸法 (H)1,200mm×(W)700mm×
(D)1,200mm
加温装置 温水循環方式
品名 HC分離処理装置
型式 機種名 HCR-210
処理方式 圧力制御真空加熱拡散排気方式
電源電圧 AC200V 3相 50/60Hz
電力 2.0kw
回収タンク 内容積25L、回収可能量8.5L
分離タンク 内容積17L、排出量2.5L
加温装置 温水循環方式
回収可能動作圧力 −66kPa~ 回収終了圧力−90kPa
酸素濃度 5%警告表示 10%停止窒素封入
計算処理能力 冷蔵庫80台/h
※−90kPa到達時保持時間およびワークセット時間は計算外
作業周囲温度 0~40℃
装置重量 230kg
装置外形寸法 (H)1,200mm×(W)700mm×
(D)1,200mm
